Conseils de planification pour des lavabos accessibles
Que ce soit dans les hôpitaux, les gares ou les centres commerciaux - un espace WC sans barrières est obligatoire. C'est la seule façon de permettre à tous les gens de se déplacer librement et de façon autonome dans les bâtiments publics. Découvrez ici toutes les informations importantes et les conseils pratiques de planification pour la création d'un espace sanitaire sans barrières.
Dans la première partie de notre série "Conseils de planification pour des espaces sanitaires sans barrières" nous nous sommes penchés sur la douche. Vous y trouverez entre autres des informations sur les zones de mouvement nécessaires dans les espaces sanitaires. Dans cet article, l'accent est mis sur la conception d'une zone de lavage sans obstacle. Découvrez les possibilités et les idées autour du lavabo.
Lavabos sans barrières - les différentes variantes
Une large gamme de solutions de lavabos est disponible pour le lavage des mains sans barrière :
Des modèles avec des options de maintien intégrées, des versions hygiéniques avec un bord d'attaque et même des solutions à longueur variable vous offrent un large éventail de possibilités de conception des équipements. Grâce à leur profondeur, les lavabos sans barrière peuvent être utilisés de manière flexible. Ils peuvent être utilisés aussi bien en position debout - même avec des béquilles ou un déambulateur - qu'en position assise avec un fauteuil roulant.
Conseils de planification pour une accessibilité totale
1. pour permettre l'utilisation d'un fauteuil roulant, le lavabo doit être accessible sur au moins 55 cm. Cela permet à l'utilisateur de fauteuil roulant d'utiliser le lavabo confortablement et d'atteindre le robinet, le distributeur de savon et la serviette même depuis une position assise.
2. Avec un miroir , qui s'étend jusqu'au bord supérieur du lavabo, même une personne assise peut se voir. Un miroir intégral permet aux personnes debout, assises, petites et grandes de se regarder sans problème.
3. Il faut veiller à ce que l'éclairage soit aussi peu éblouissant que possible.
4. Les étagères, les prises et l'aménagement doivent être à la portée immédiate de l'utilisateur.
Les robinetteries du système HEWI ont été développées en fonction de l'accessibilité et forment avec les lavabos une unité fonctionnelle sans obstacle.De grands rayons sur les raccords empêchent les bords de se heurter. L'utilisation des robinetteries du système HEWI est intuitive : que ce soit par le biais de marquages chauds/froids clairs et facilement perceptibles ou d'un levier de commande mis en évidence par un fort contraste, ou encore par le déclenchement sans contact par capteur, dont l'actionnement ne nécessite aucun effort.
Recommandation d'installation
sur le lavabo
Vous trouverez ici un aperçu utile avec des recommandations de planification selon les normes. Vous pouvez ici filtrer pour l'Allemagne, l'Autriche et la Suisse
Recommandations d'installation

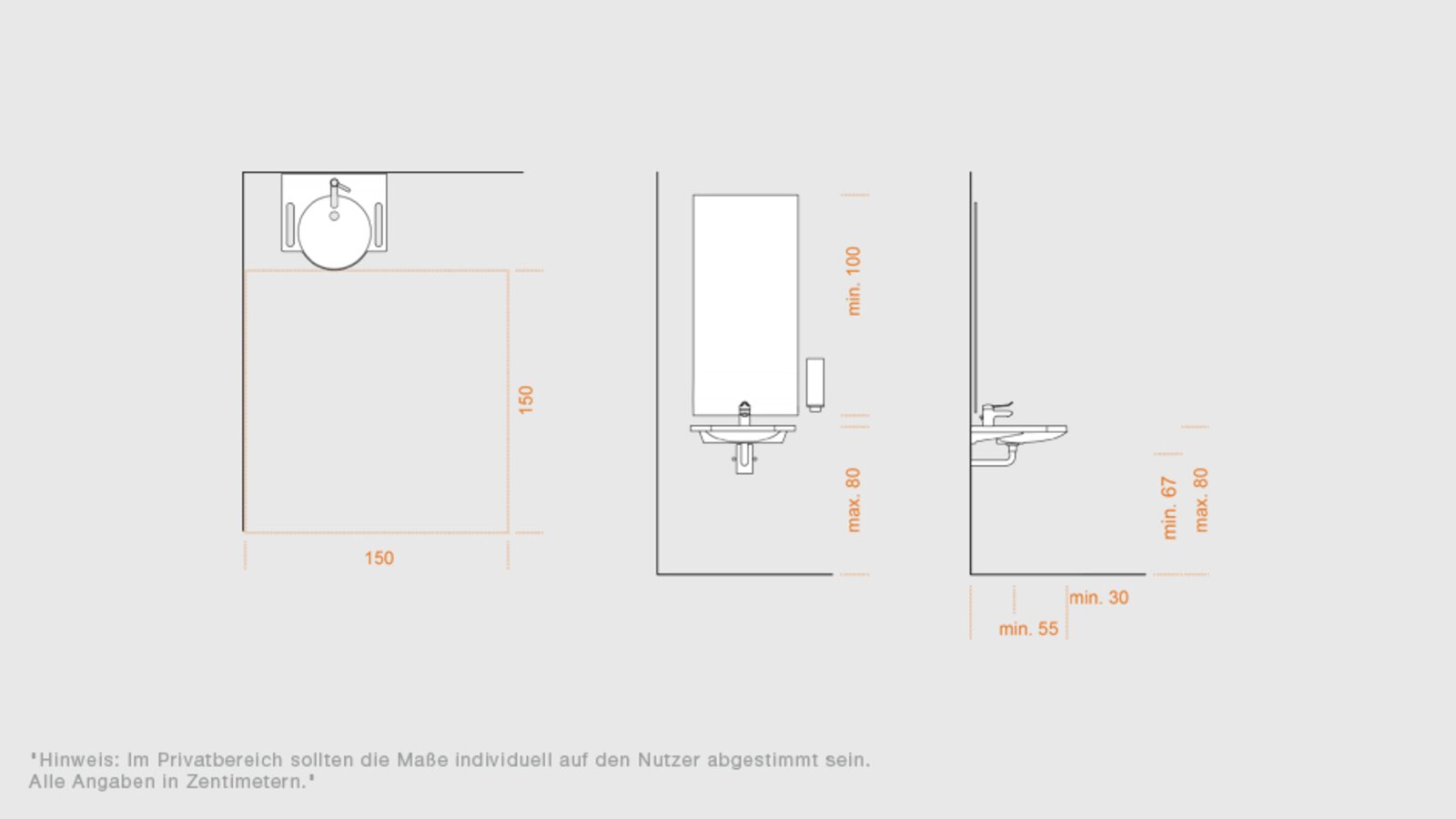

DIN 18040 PARTIE 1
Public
DIN 18040 PARTIE 2
Appartements Utilisation de fauteuils roulants
DIN 18040 PARTIE 2
Appartements
Hauteur de montage OK lavabo
- Hauteur du bord avant max. 80 cm
- Hauteur du bord avant max. 80 cm
- L'utilisation doit être possible en position assise
Zone de mouvement devant le lavabo
- 150 × 150 cm
- 150 × 150 cm
- 120 × 120 cm
Lavabo de sous-déchets
- Accessible par le bas à une distance d'au moins 55 cm
- Distance aux genoux d'au moins 67 cm, mesurée jusqu'à 30 cm derrière le bord avant du lavabo
- Accessible par le bas à une largeur de 90 cm, mesurée axialement
- Accessible par le bas à une distance d'au moins 55 cm
- Distance aux genoux d'au moins 67 cm, mesurée jusqu'à 30 cm derrière le bord avant du lavabo
- Accessible par le bas à une largeur de 90 cm, mesurée axialement
- Espace pour les jambes requis
Bassin à main sous-exploité
- Dégagement d'au moins 45 cm
fitting
- Mitigeur monocommande ou sans contact
- Robinetterie sans contact uniquement en liaison avec un limiteur de température avec température de l'eau au bec max. 45°C
- Distance entre la robinetterie et le bord avant du lavabo max. 40 cm
- Mitigeur monocommande ou sans contact
- Robinetterie sans contact uniquement en liaison avec un limiteur de température avec température de l'eau au bec max. 45°C
- Distance entre la robinetterie et le bord avant du lavabo max. 40 cm
- Mitigeur monocommande ou sans contact
- Raccord sans contact uniquement en liaison avec un limiteur de température avec température de l'eau au bec max. 45°C
Miroir
- au moins 100 cm de hauteur
- La visualisation doit être possible en position assise et debout
- disposé au-dessus du lavabo
- d'au moins 100 cm de hauteur
- La visualisation doit être possible en étant assis ou debout
- situé directement au-dessus du lavabo
- Possibilité d'installer un miroir de 100 cm de haut directement au-dessus du lavabo
Produits d'équipement
- Les distributeurs de savon pour les mains, les distributeurs d'essuie-mains en papier, les poubelles, les sèche-mains doivent être situés dans la zone du lavabo
- Doivent contraster visuellement avec leur environnement
- Doit contraster visuellement avec son environnement
- Doit contraster visuellement avec son environnement
Crochet
- si des patères sont prévues : en deux hauteurs au moins pour les personnes assises et debout
Recommandations d'installation

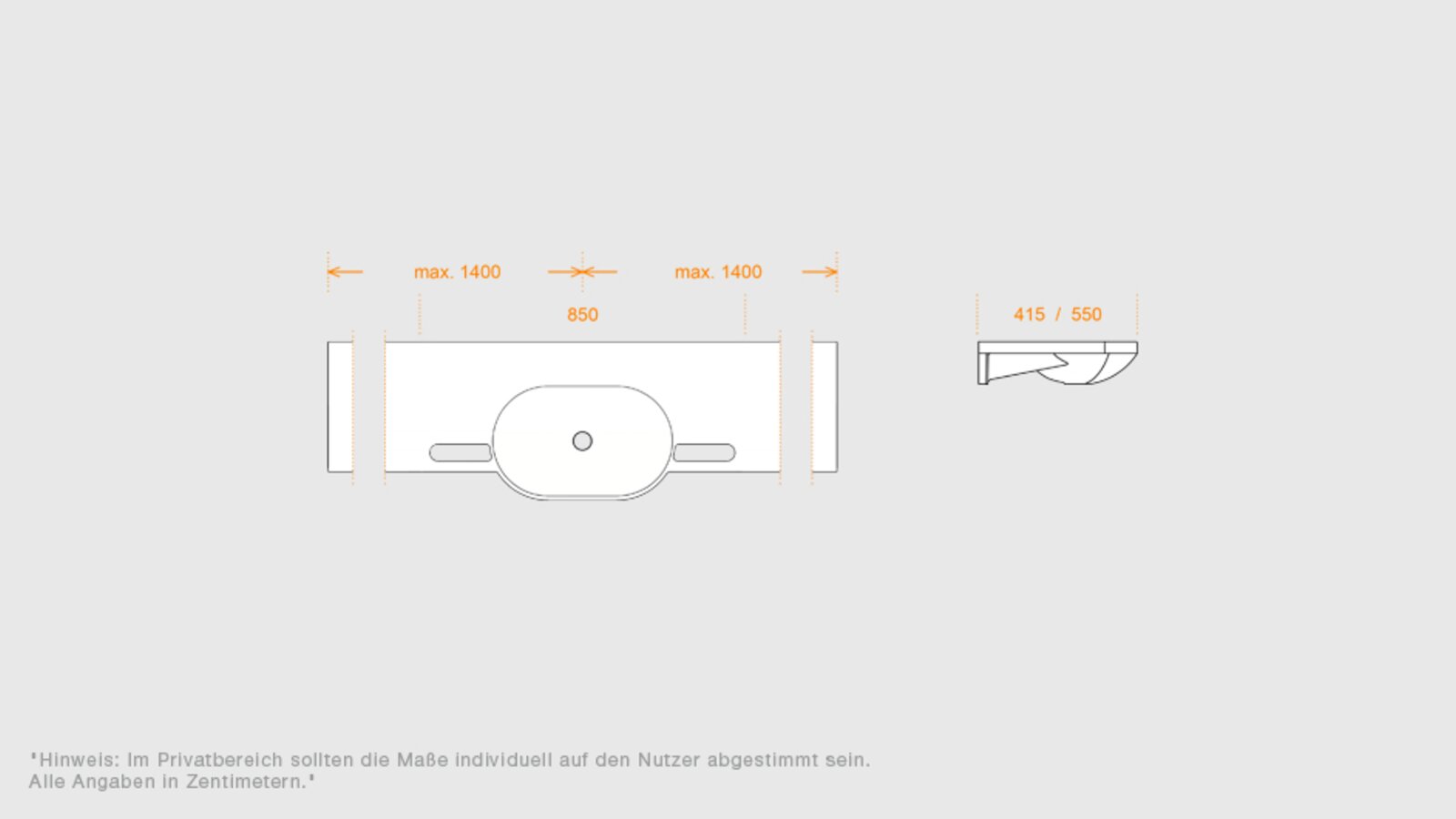

ÖNORM B1600
Hauteur de montage OK lavabo
- 80 - 85 cm
- Projection min. 45 cm
- Pour le lave-mains, projection min. 35 cm (avec une largeur minimale de la pièce de 165 cm)
Espace de mouvement dans la salle de toilettes
- Diamètre 150 cm, le lavabo ne doit pas dépasser de plus de 20 cm la zone de mouvement
Distance au mur
- De la paroi au centre du lavabo min. 50 cm
Caractère incontournable
- Accessible dans une largeur d'au moins 100 cm
- Jusqu'à 20 cm derrière le bord du WT Hauteur d'au moins 70 cm
- Siphon dissimulé ou monté à plat en surface
fitting
- Hauteur de montage 80 - 110 cm
- Peut être utilisé à une distance d'au moins 20 - 35 cm du bord avant du lavabo
Miroir
- Bord inférieur du miroir max. 95 cm, bord supérieur du miroir min. 180 cm
Équipement
- Porte-papier, distributeur de serviettes, distributeur de savon
- Niveau de fonctionnement de 80 à 110 cm
Crochet
- Hauteur de montage max. 120 cm
Recommandations d'installation

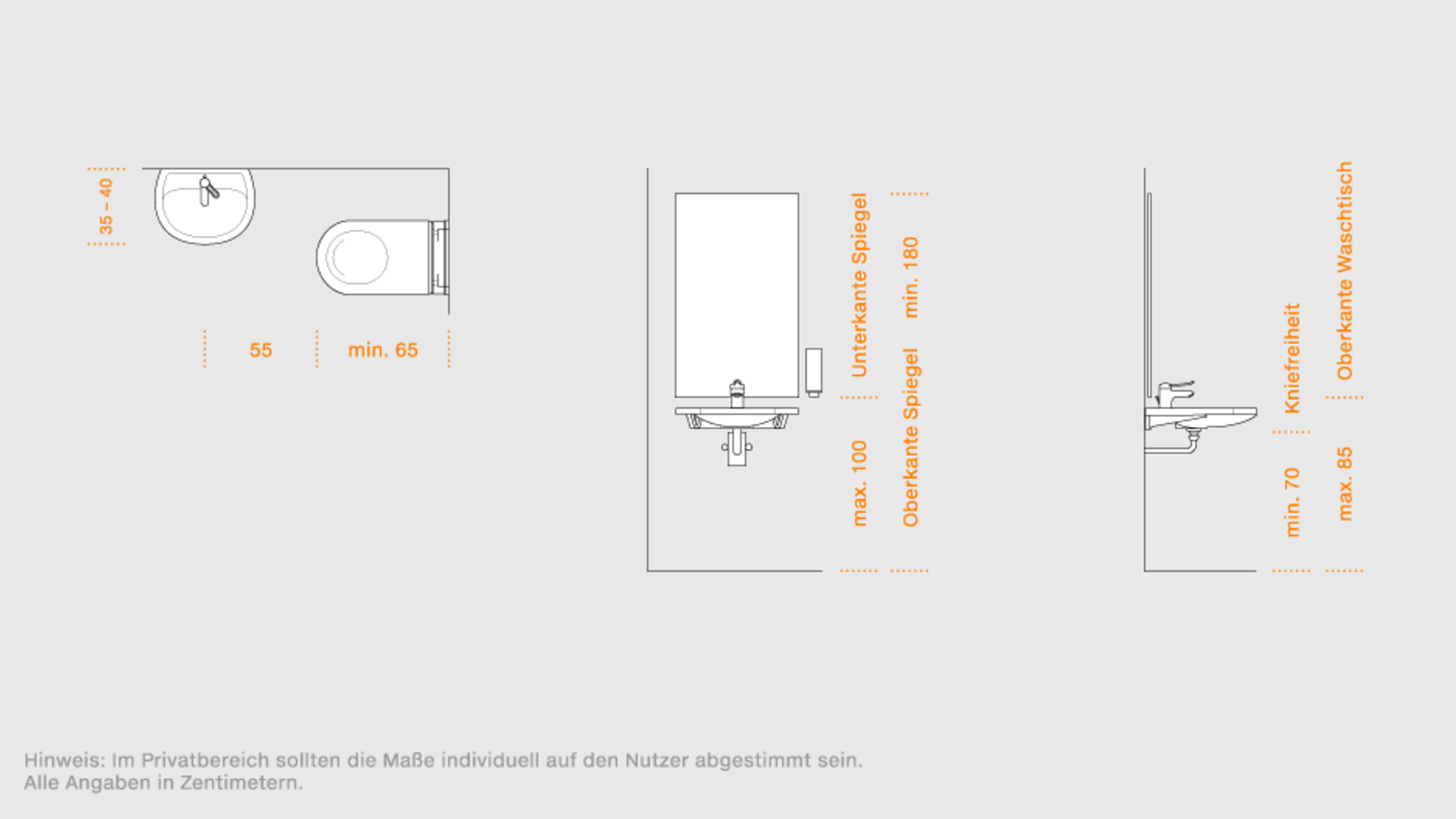

SIA 500 WC PUBLICS
Taille de la salle
- IV-WC min. 1,65 x 1,80 m
Hauteur de montage OK lavabo
- Max. 85 cm
- Projection 35 - 40 cm (toilettes publiques)
- Lavabo avec façade arrondie
Distance au mur
- Bord avant WC au centre du lavabo 55 cm
Caractère incontournable
- Hauteur d'au moins 70 cm au niveau des genoux
- Siphon mural ou en surface plane
fitting
- Mitigeur monocommande ou sans contact
- Distance entre le mitigeur et le bord avant du WC 55 cm
Miroir
- Bord inférieur du miroir plat max. 100 cm du sol
- Bord supérieur min. 180 cm
- Miroir basculant interdit
Crochet
- Hauteur de montage 110 cm
Dépôt
- Interdite
Équipement
- Distributeur de serviettes, etc. Hauteur de fonctionnement max. 110 cm
